四川省华蓥市海绵城市工程项目由中鼎世纪工程设计有限公司设计，围绕“两河、一面、一湖”，结合“海绵城市”理念进行改造，包括清溪河、漩溪河截污干管及河道治理、景观环境整治，花园坝广场内涝治理及排水管网改造，天池湖及天池镇污水管网改造，城市辖区八个乡镇街道污水管网改造等。
该项目复杂、综合、多专业，总造价达63876.7万元。项目所耗用的截污干管总长度为58.93km，比世界上最长的跨海大桥——港珠澳大桥还长，河道累计清淤量达44万m³，相当于220个大型游泳池的体积。该项目的建成对华蓥市老百姓生活品质、幸福指数的提高具有重要意义。
1
城市建设大力发展
老城区问题亟待解决

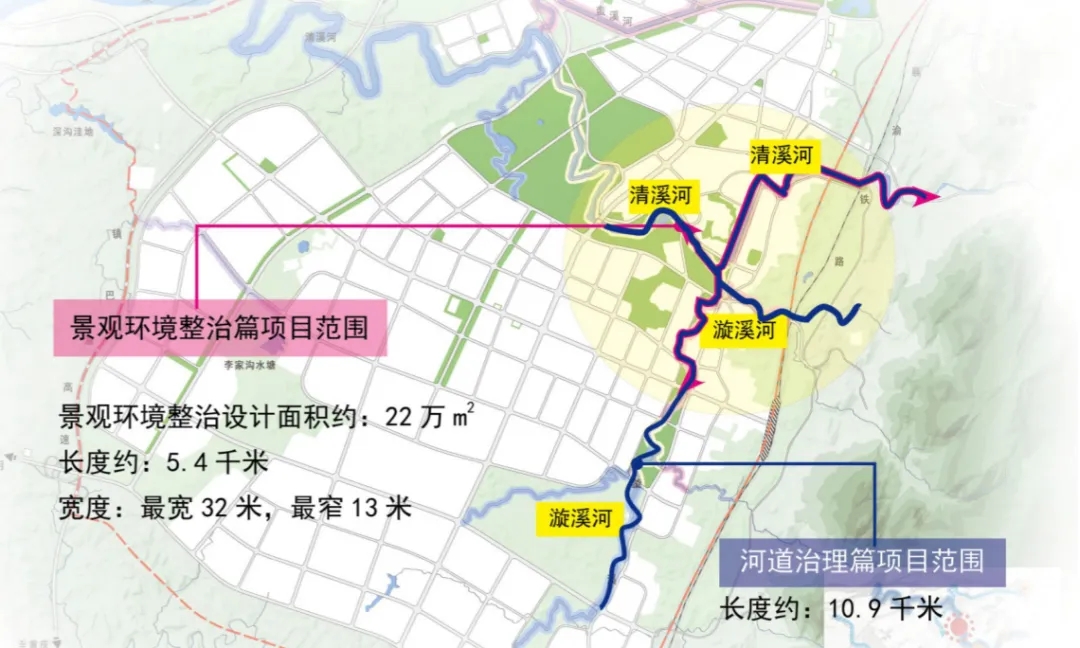

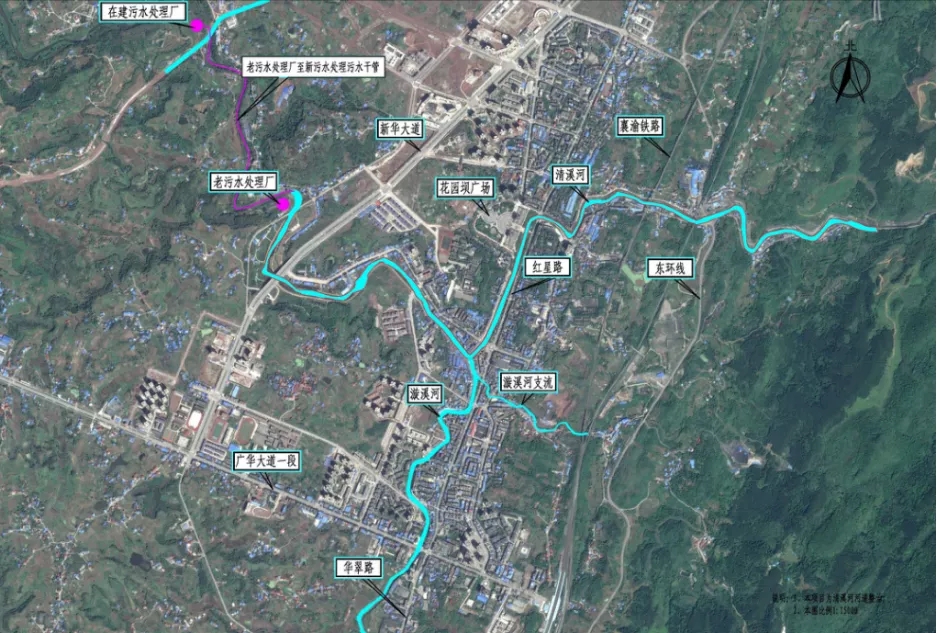

▲清溪河、漩溪河、花园坝广场区位图
▲清溪河现状图

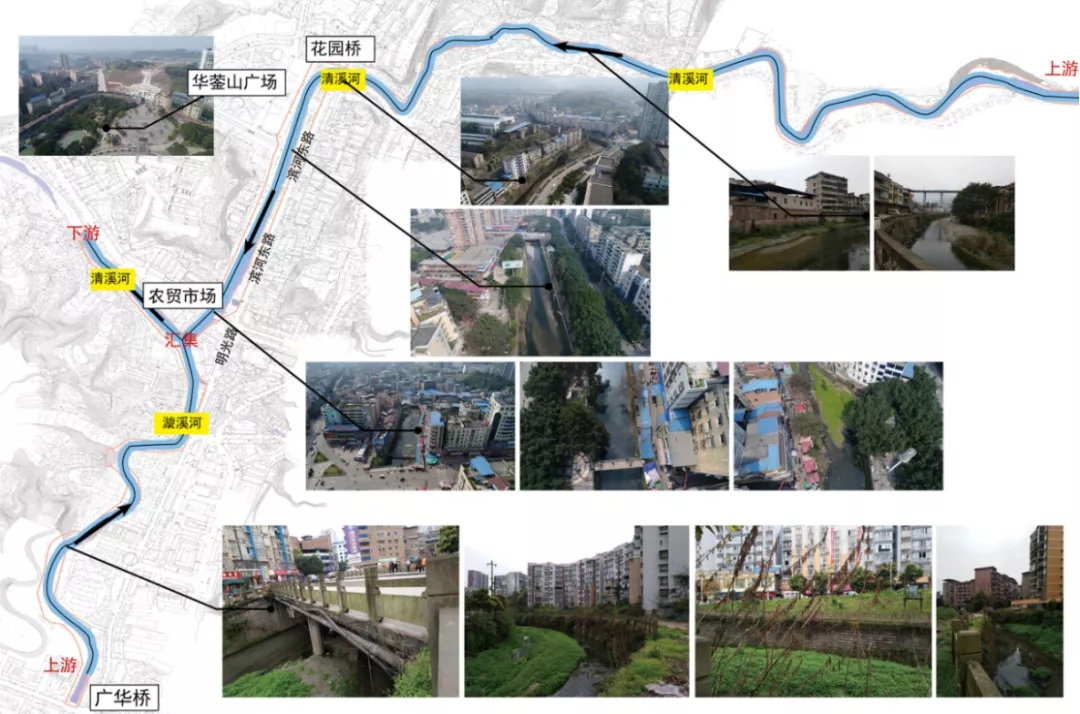

▲清溪河、漩溪河现状分析图
▲清溪河河道污水干管设计图

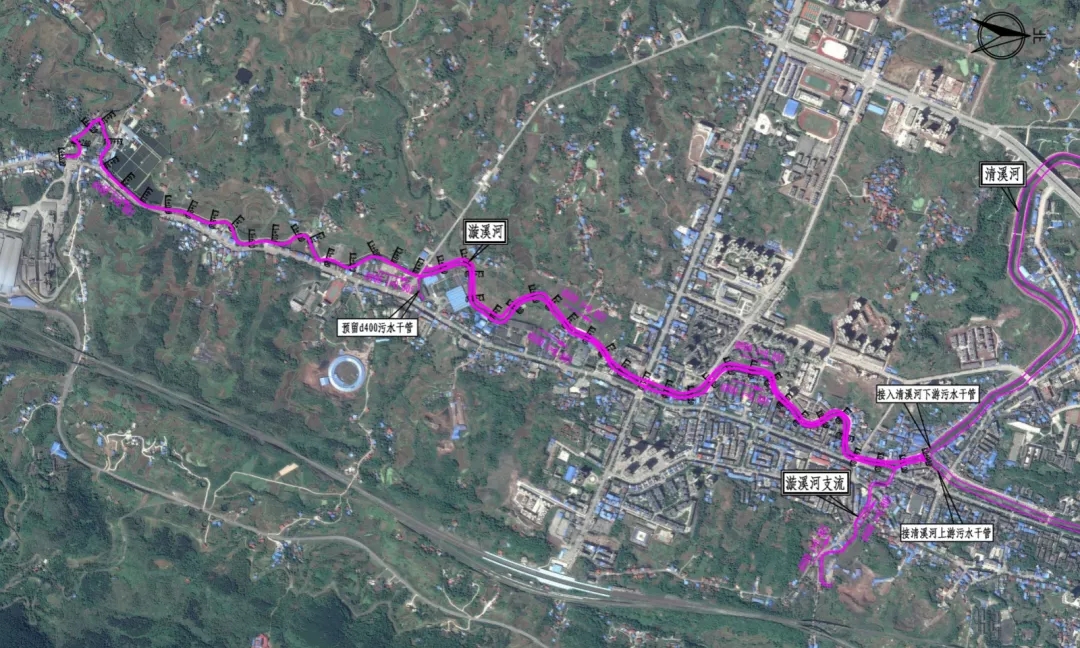

▲漩溪河河道污水干管设计图
河道挡土墙设计上，清溪河、漩溪河河道挡土墙建设年代已久，河堤杂草、泥土多，两侧堤顶亮化电线、移动电线、通讯电线等杂乱无章，极不规范。设计中，项目设计团队撇除架空电力线路，将油式或干式变压器换为箱式变压器，清除河堤上杂草、泥土。

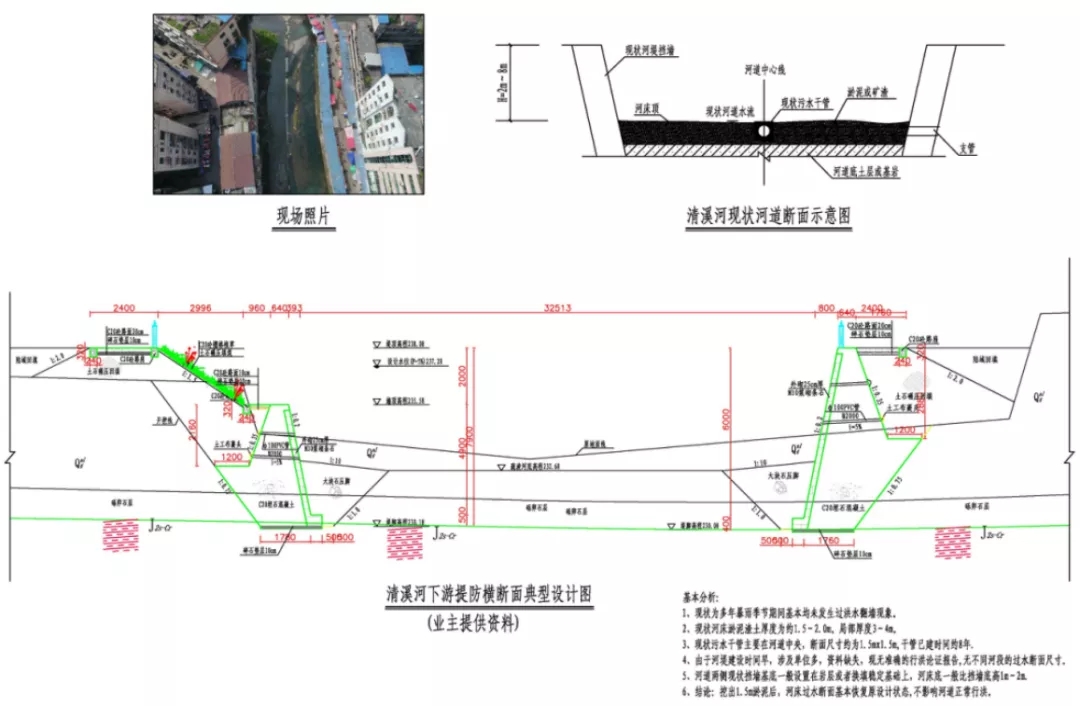

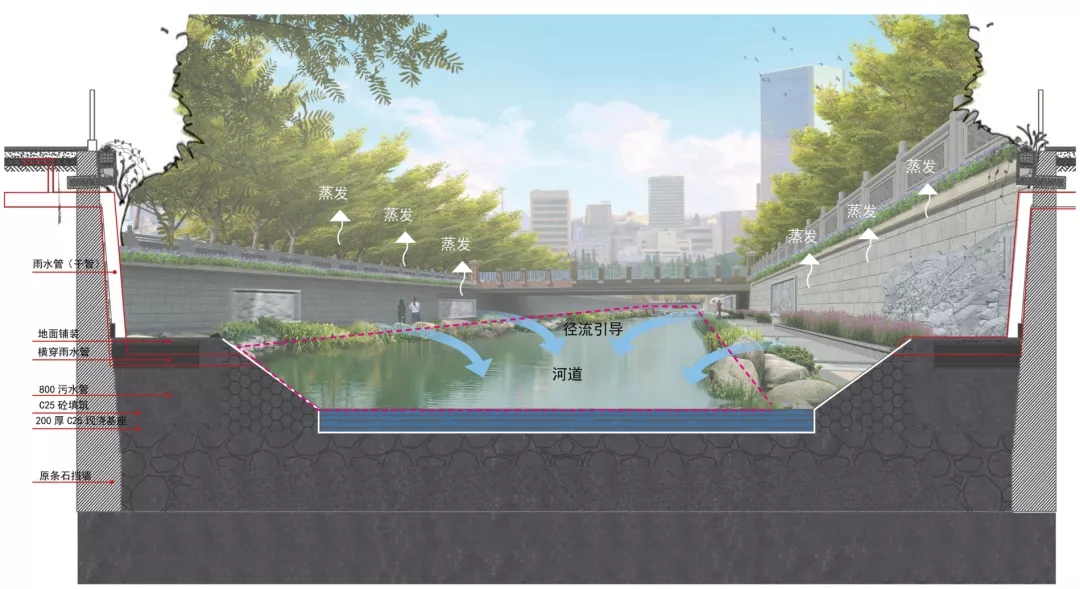

▲清溪河下游堤防横断面典型设计图

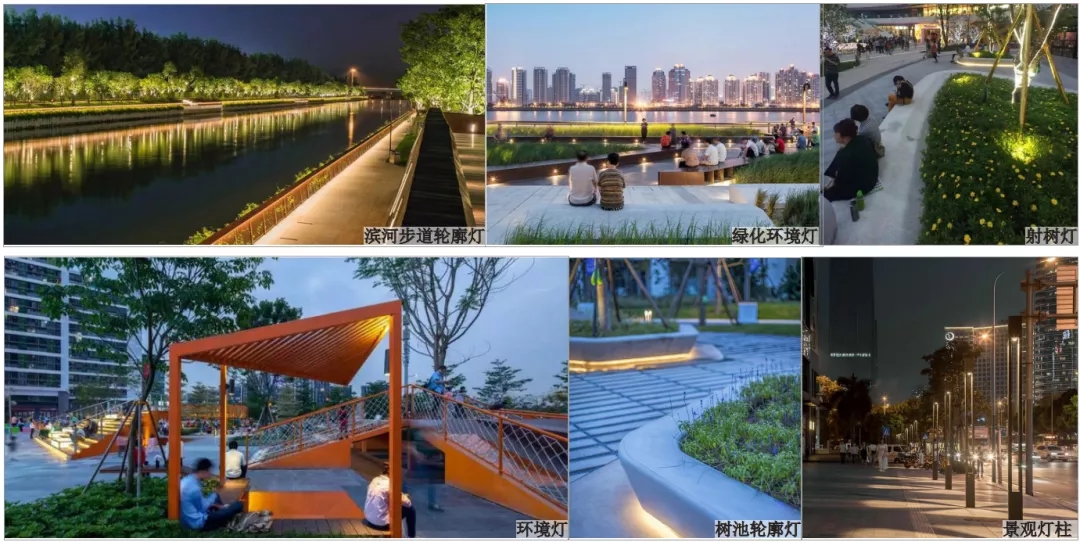

▲清溪河灯光设计图

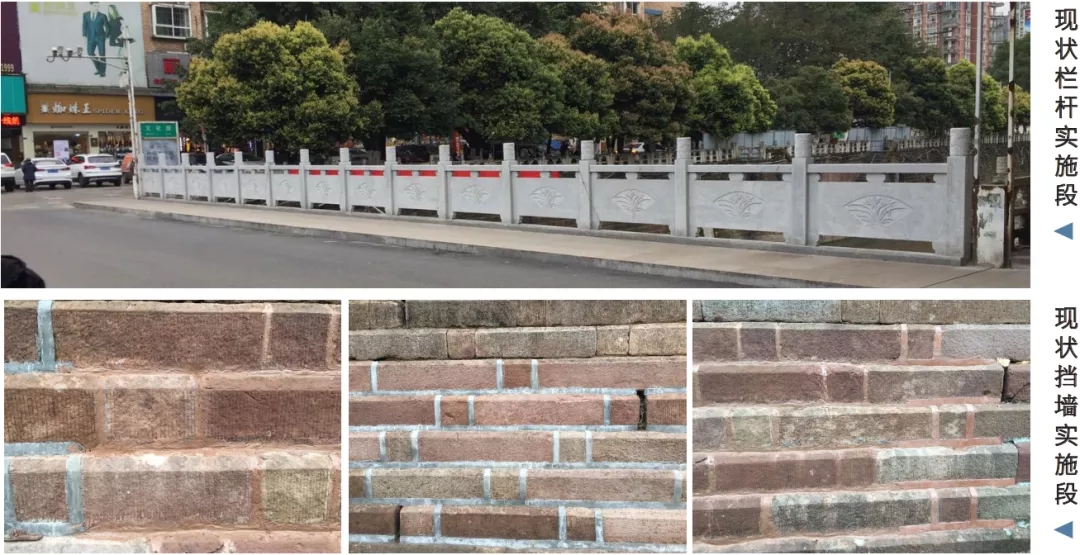

▲现状栏杆/挡墙实施段现场图
河道两侧及河中水生植物种植方式，选用撒布植物种子的方式，不必人工培植移栽，减少后期维护。植物种类的选择根据地域及四季需求，合理配比植物种子。
▲植物设计/选用方案

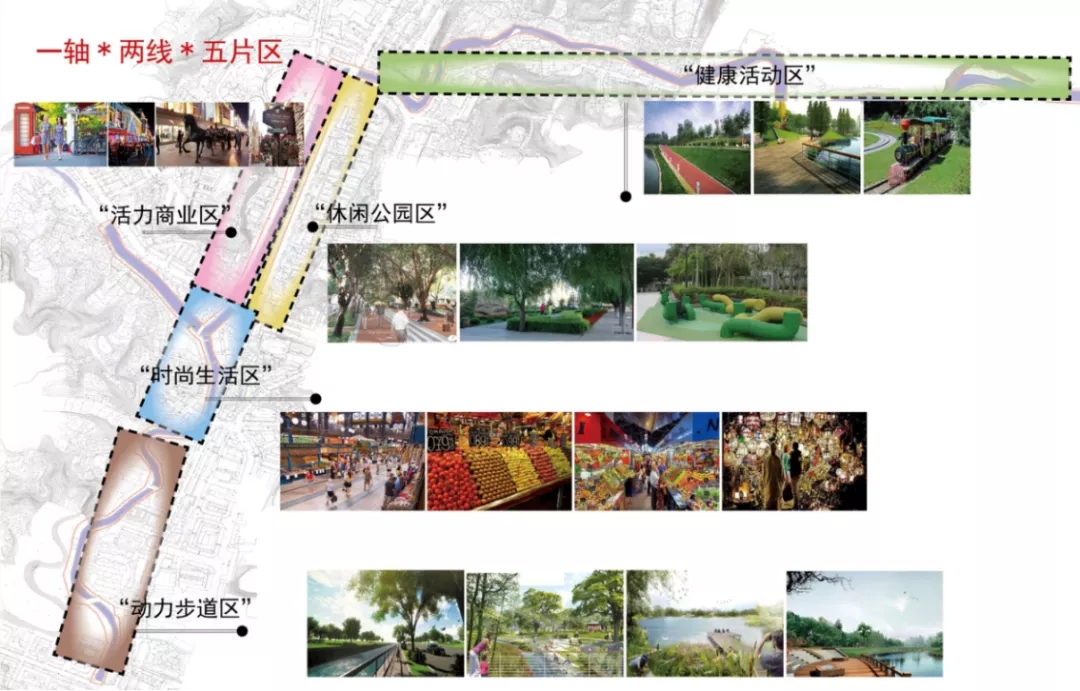

通过河床淤泥的清除、文化墙建设、文化亲水走廊建设、熊猫文化景观墙建设，将河床内打造为宜游、宜乐、宜赏、宜品、宜商的休闲场所。
▲河床整治断面设计图

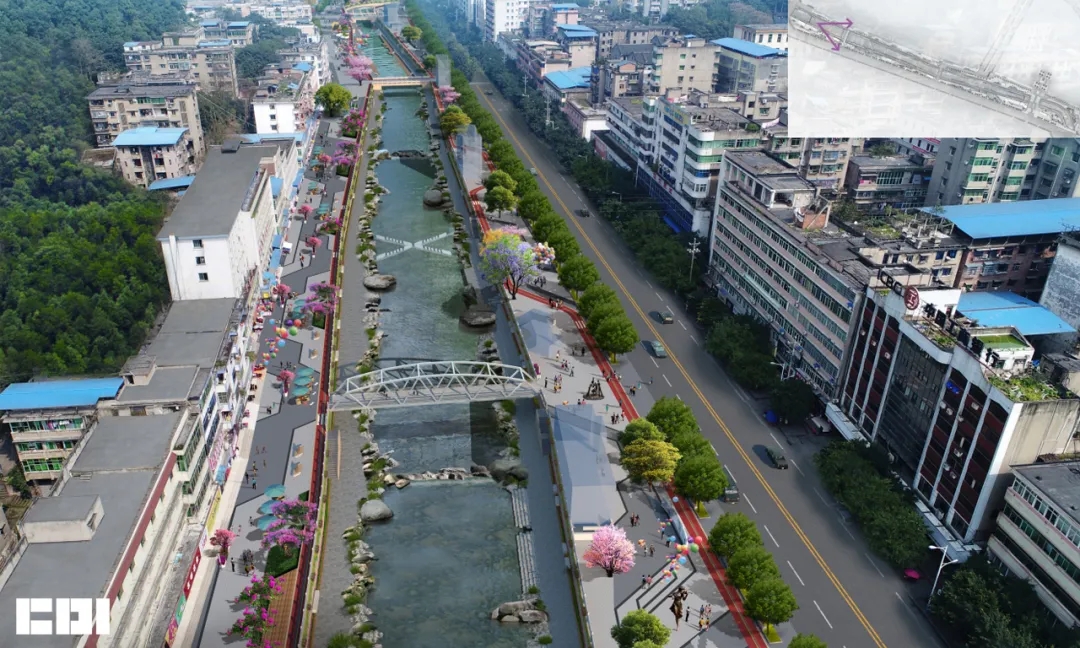

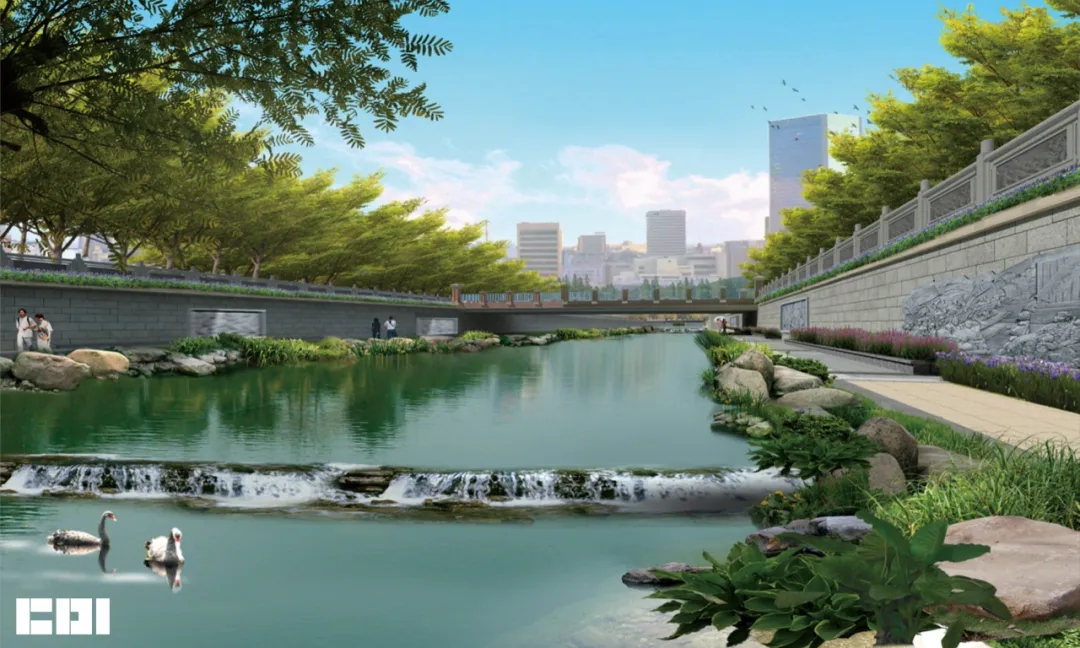

▲清溪河河床整治效果图
人行道铺装上，现场铺装材质以混凝土和石材、瓷砖为主，项目设计改为花岗岩石材和陶瓷透水砖材质，良好的渗透效果解决降雨时排水不畅的问题。

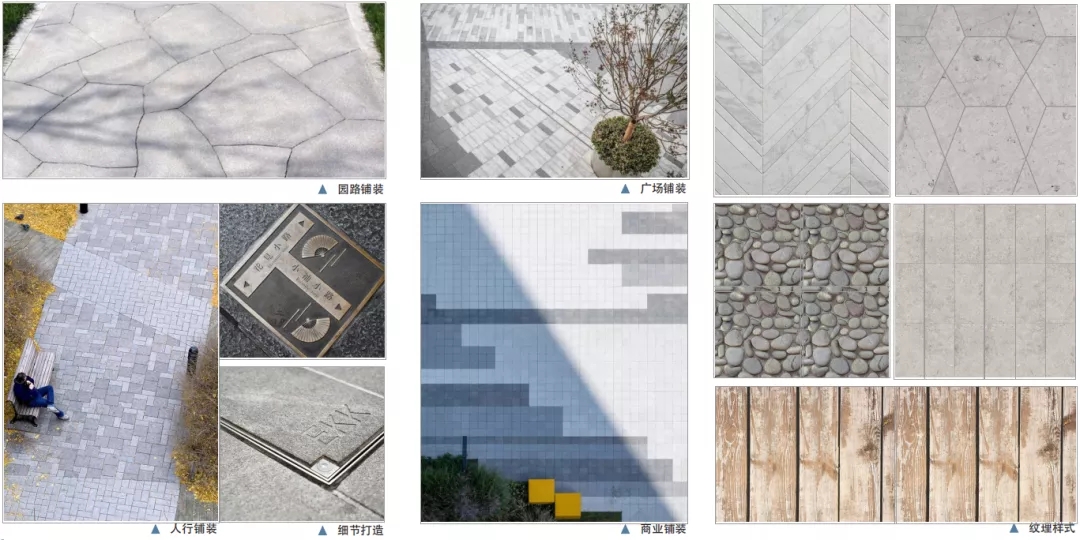

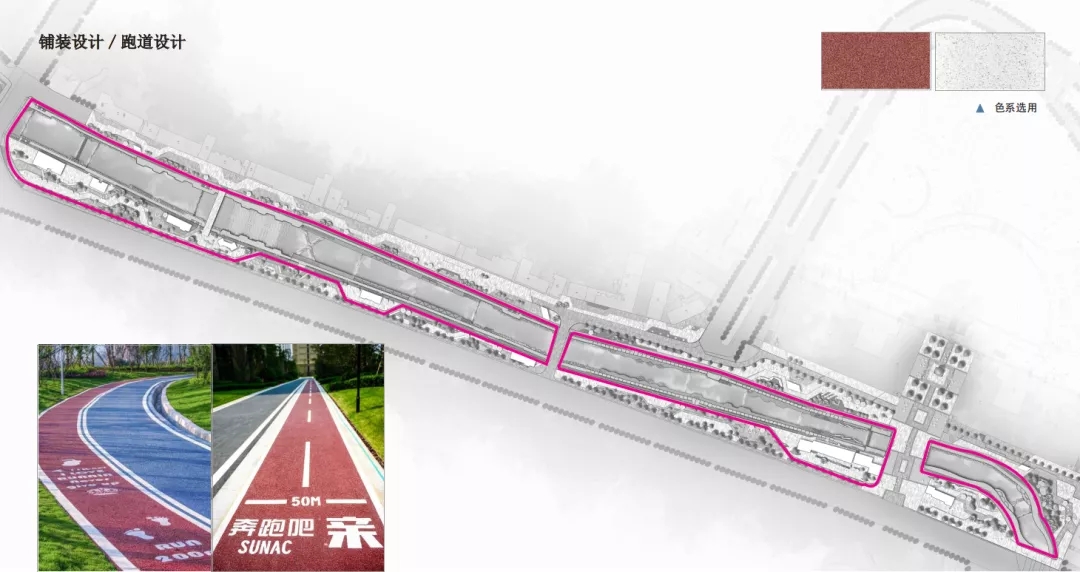

▲铺装设计示意图
人行道上高压线架空，并已安装干式或油式变压器，影响城市美观，项目将电线放入河道两侧小管道里，变压器地埋，预留检修井。
▲清溪河商业休闲区效果图
花园坝广场位于华蓥市文化路入口处，处于城市地势较低的位置。暴雨时，文化路入口的截水沟不能有效拦截雨水，大量的雨水排入广场，广场内排水管网出现堵塞、爆管等现象；汛期时河道水位涨高，河道挡墙上拍门关闭，广场内雨水无法排出，造成广场内涝严重。

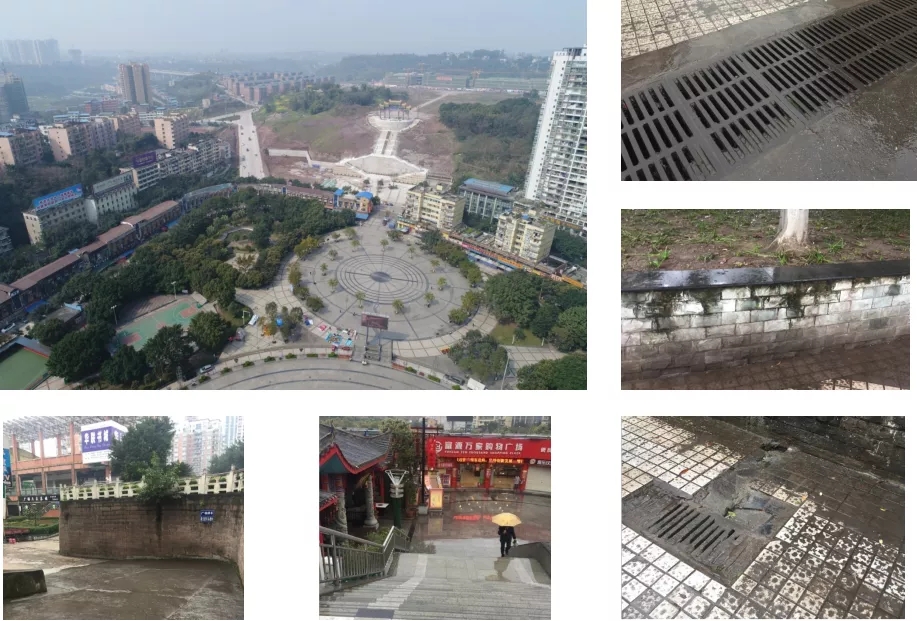

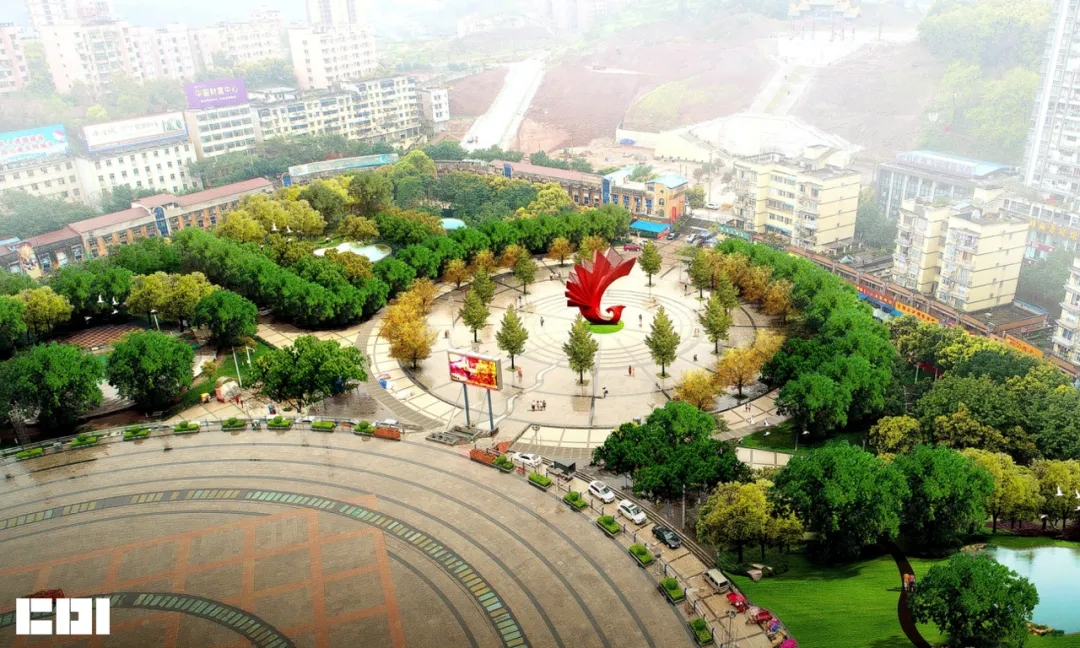

.▲花园坝广场现状图
花园坝广场海绵城市规划建设结合旧城更新，分步实施雨污分流管网改造。首先，将现场不透水铺装改造为仿花岗石透水铺装，促进雨水自然下渗；再将原有花台绿化改为斜坡绿化，道路两侧增设下凹式绿地，增设湿塘，用于收集开放场地中的雨水。

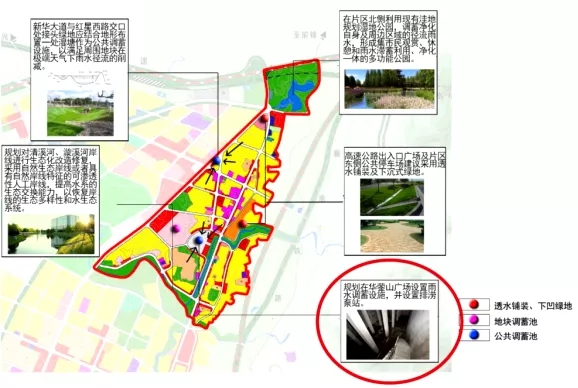

▲花园坝广场海绵城市规划图

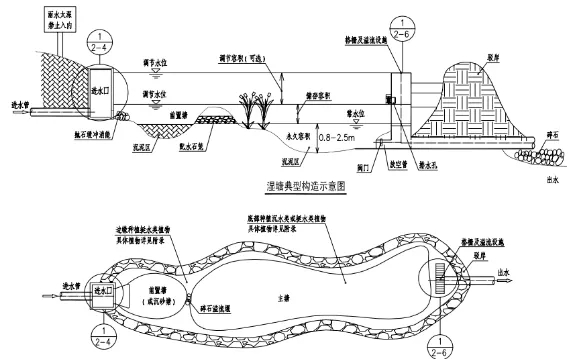

▲湿塘平面示意图
雨污水进行分流后向下游排放，废除原来排水管道。新建d500污水干管，将污水接入河道内新建污水管。雨水上游新建d800雨水沟，与下游雨水BxH=1.5x1.5m排水边沟相接。

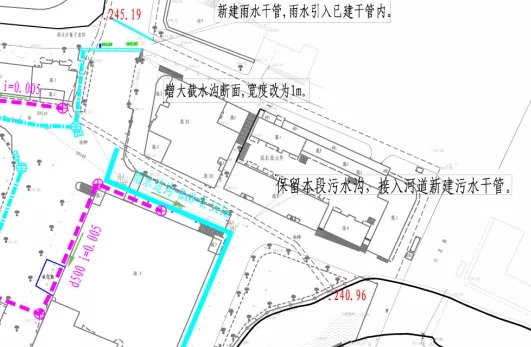

▲花园坝广场排水管网设计图
雨水泵房水泵运行采用液位自动控制和就地手动控制两种方式。低水位启动单泵，第二水位启动双泵，第三水位启动三泵。当集水坑水位达到警戒水位，四台泵同时运行。单泵和双泵运行时可自动切换，以避免某台水泵长期闲置而无法使用。

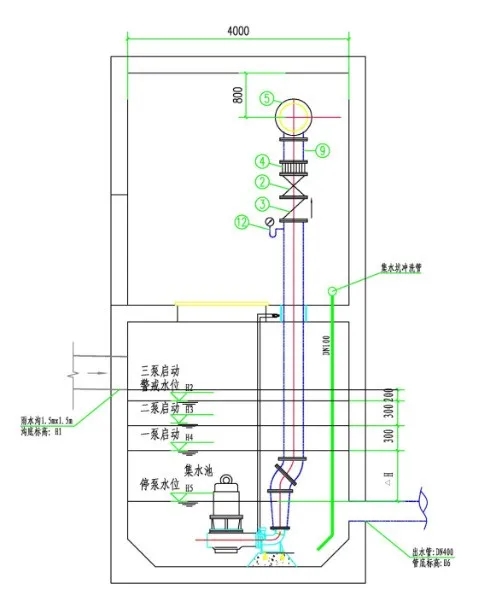

▲雨水泵房剖面图
晴天时，进入雨水泵房的水直排入河道内，暴雨时出水口拍门紧闭，雨水蓄积达到水泵的起泵水位，水泵提升排至河道，同时雨水泵房上方可做为河道的管理用房。

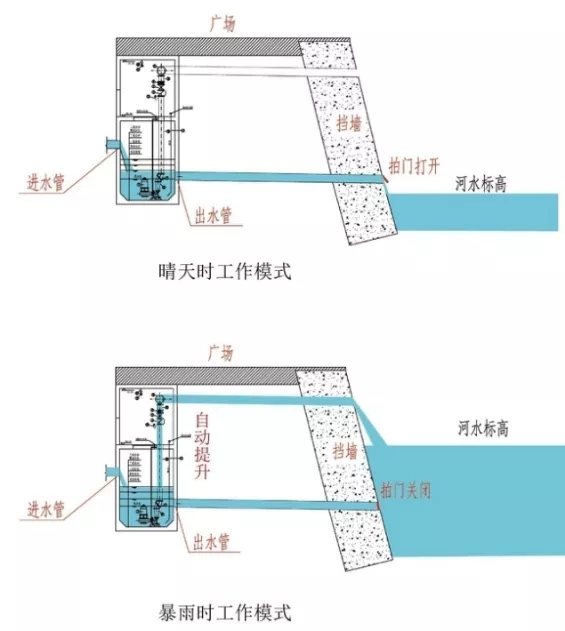

▲雨水泵房工作模式图

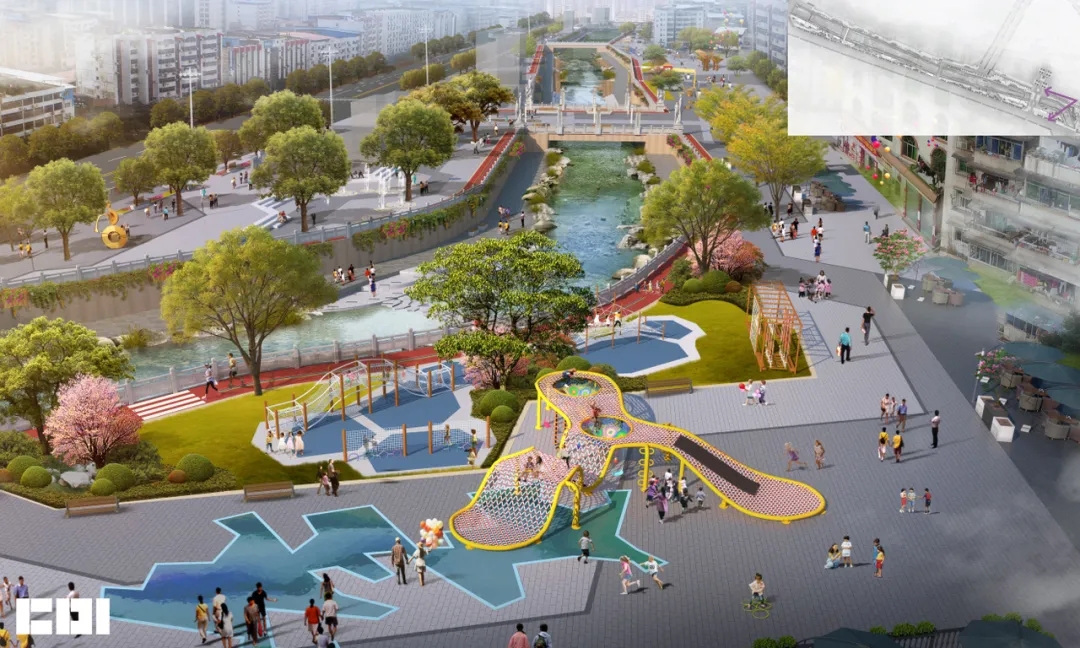

▲花园坝广场整治整体效果图
天池湖水库座落于海拔480米的华蓥山中段西麓天池镇境内。水库集雨面积84.36平方公里，正常水面面积约3900亩，总库容5030万立方米，正常库容2805万立方米，死库容247万立方米。天池湖多年平均径流量1.87立方米/秒，多年平均径流总量5897万立方米。

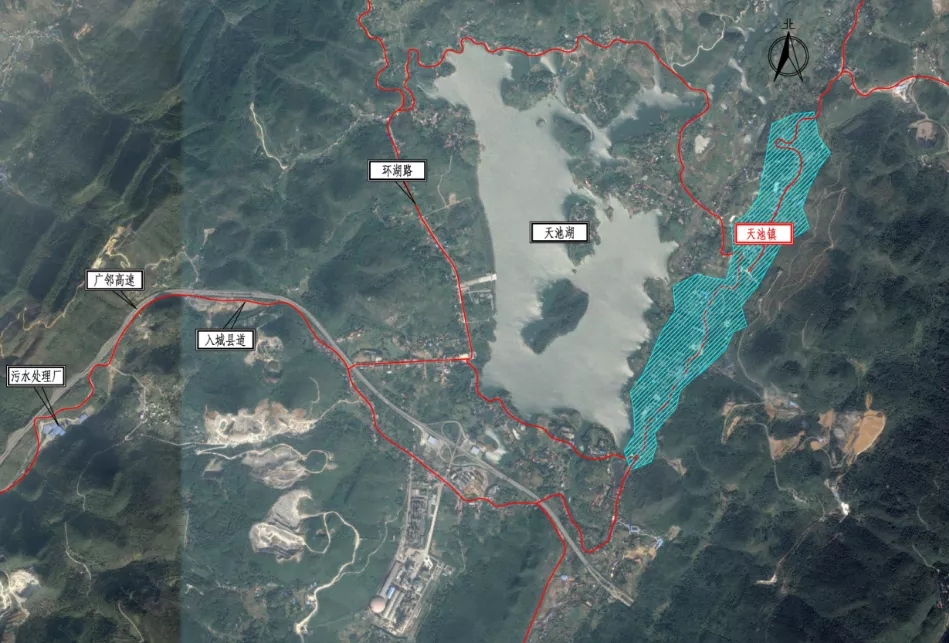

▲天池湖区位图
项目启动时，天池镇沿湖已建一条DN300污水干管，但住户污水未接入干管内，加上散户收集困难等原因，村镇的排水无组织地直接排入天池湖内，造成天池湖严重污染，因此对天池湖村镇的排水管网进行了改造。

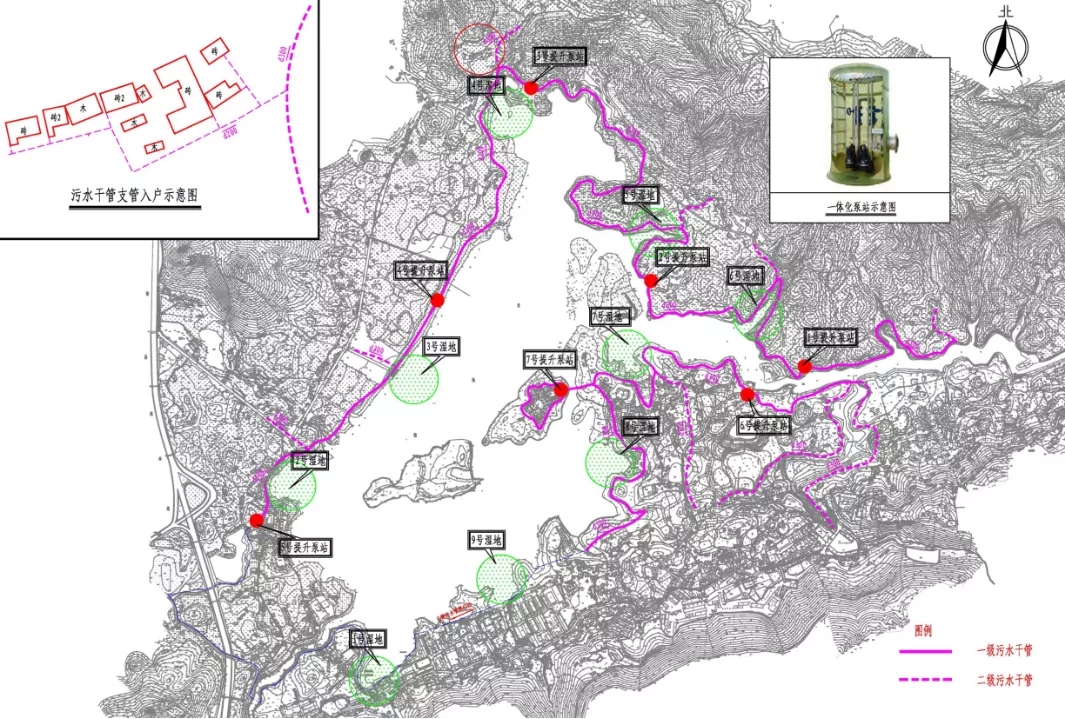

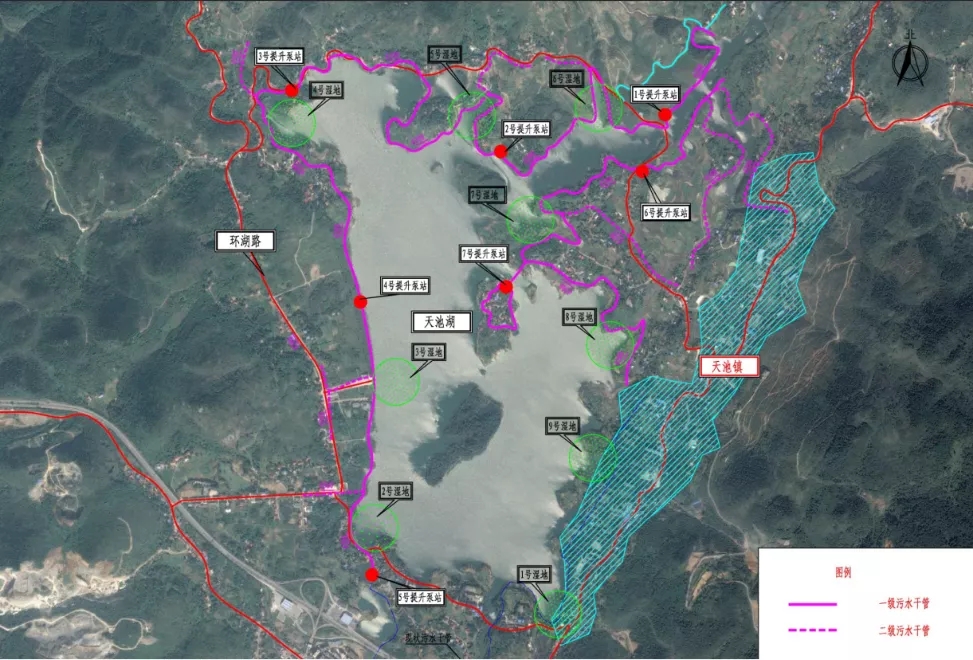

▲天池湖污水管网总体设计图
目前，四川省华蓥市海绵城市工程项目仍在进行中，已经完成了50%。待项目完工后，将实现城市雨污分流，改变清溪河、漩溪河污浊淤积的河流状态，取而代之的是清澈生态，绿植覆盖的河流景观；清溪河、漩溪河、花园坝周边配套设施的完善，将构建休闲、慢生活的城市品质空间；花园坝内涝问题的解决将提升广场生态品质；天池湖周边污水排入天池湖得到有效控制，将保证当地饮用水安全。
